3.1.1 实验内容

衔接开发方式介绍中的点亮LED实验，引出基础性实验教学部分。本实验为数字输出模块教学部分，由一个LED闪烁实验拓展到跑马灯实验。引导学习者对利用数字输出模块可设计的应用的思考。

跑马灯实验即多个（本实验以三个为例）LED轮流亮灭。为实现这个实验现象有多种方法。最容易想到的，也是最基础的方法可以参考一个LED亮灭的方式，设置LED1为亮、2和3为灭，延时一段时间后再设置2亮、1和3灭，如此循环来达到轮流亮灭的实验现象。可是采用这种方法实现的代码重复度很高，代码编写方面容易理解，但也很繁琐，若要实现多个LED跑马灯时会需要编写重复代码块多次，不提倡这种方法。

所以稍微拓展一下思路，可以采用自定义一个控制多个LED状态的函数，命名这个函数为turnlights()，需要实现几个LED的跑马灯则函数有几个参数。由于函数为自定义完成的，所以它必须出现在代码段中，在loop()函数中直接调用该函数完成LED轮流点亮的变化，这样就可以将原来的三行代码简化为一行。

3.2.2 实验步骤

1. 三个LED的正管脚分别连接PcDuino上的GPIO1、2、3，负管脚接GND（查看接口图）；
2. 打开Arduino IDE，新建项目；
3. 编写如下代码；
4. 编译并上传到PcDuino开发板中，观察实验现象。

3.3.3 代码及相关函数分析

/*
*  three LED test program
*/
#include <core.h>
int led_a = 1;
int led_b = 2;
int led_c = 3;

void turnlights(int a,int b,int c)
{
  digitalWrite(led_a , a);
  digitalWrite(led_b , b);
  digitalWrite(led_c , c);

}
void setup()
{
    pinMode(led_a, OUTPUT);
    pinMode(led_b, OUTPUT);
    pinMode(led_c, OUTPUT);

  return;

_help:
    printf("Usage %s LED_PIN_NUM(0-13)\n", argv[0]);
    exit(-1);
}

void loop()
{
  turnlights(HIGH,LOW,LOW);
  delay(1000);
  turnlights(LOW,HIGH,LOW);
  delay(1000);
  turnlights(LOW,LOW,HIGH);
  delay(1000);
}

相关函数

turnlights ()（自定义函数）

功能：控制三个LED灯的开关状态；

参数：三个参数a、b、c，可能取值为HIGH/LOW。

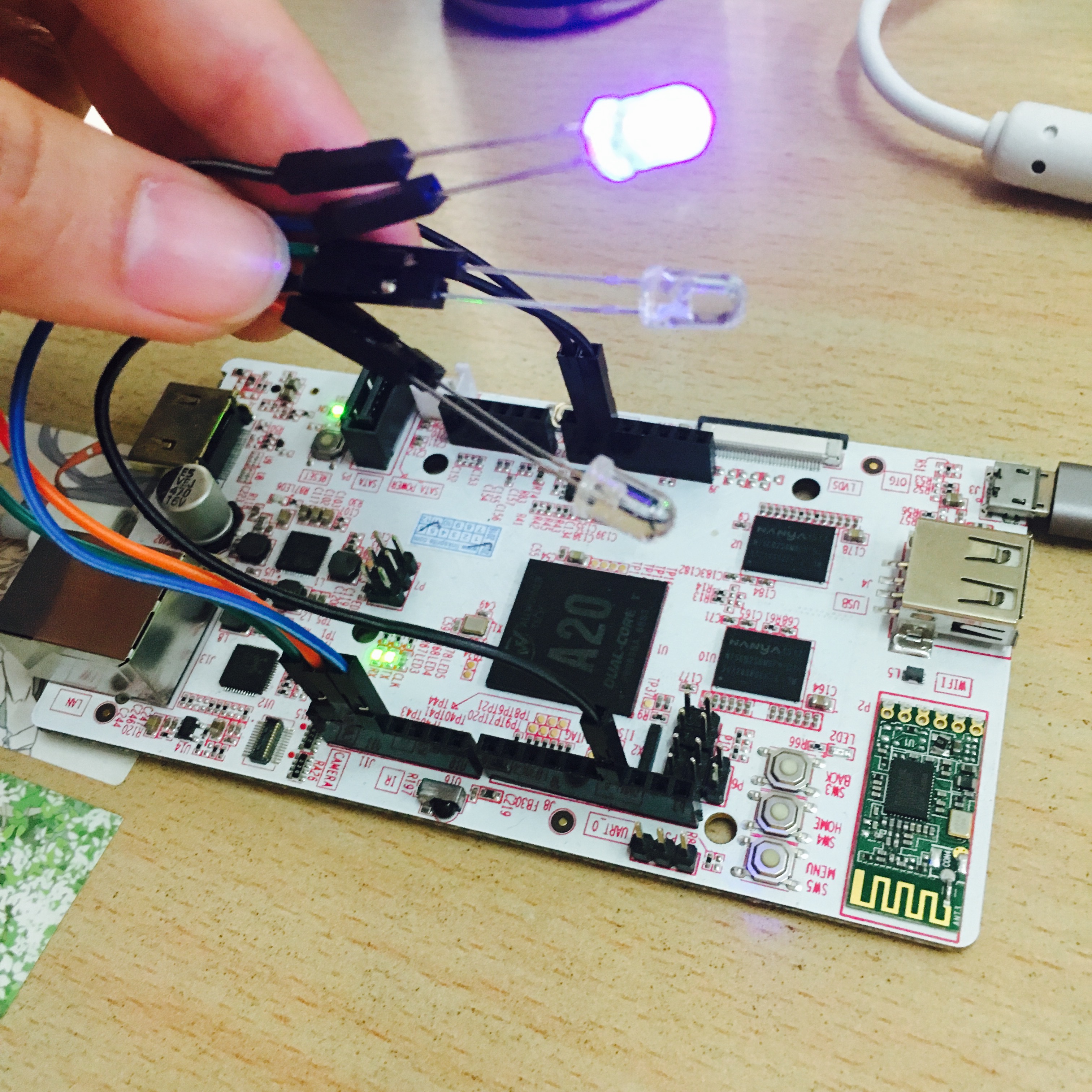

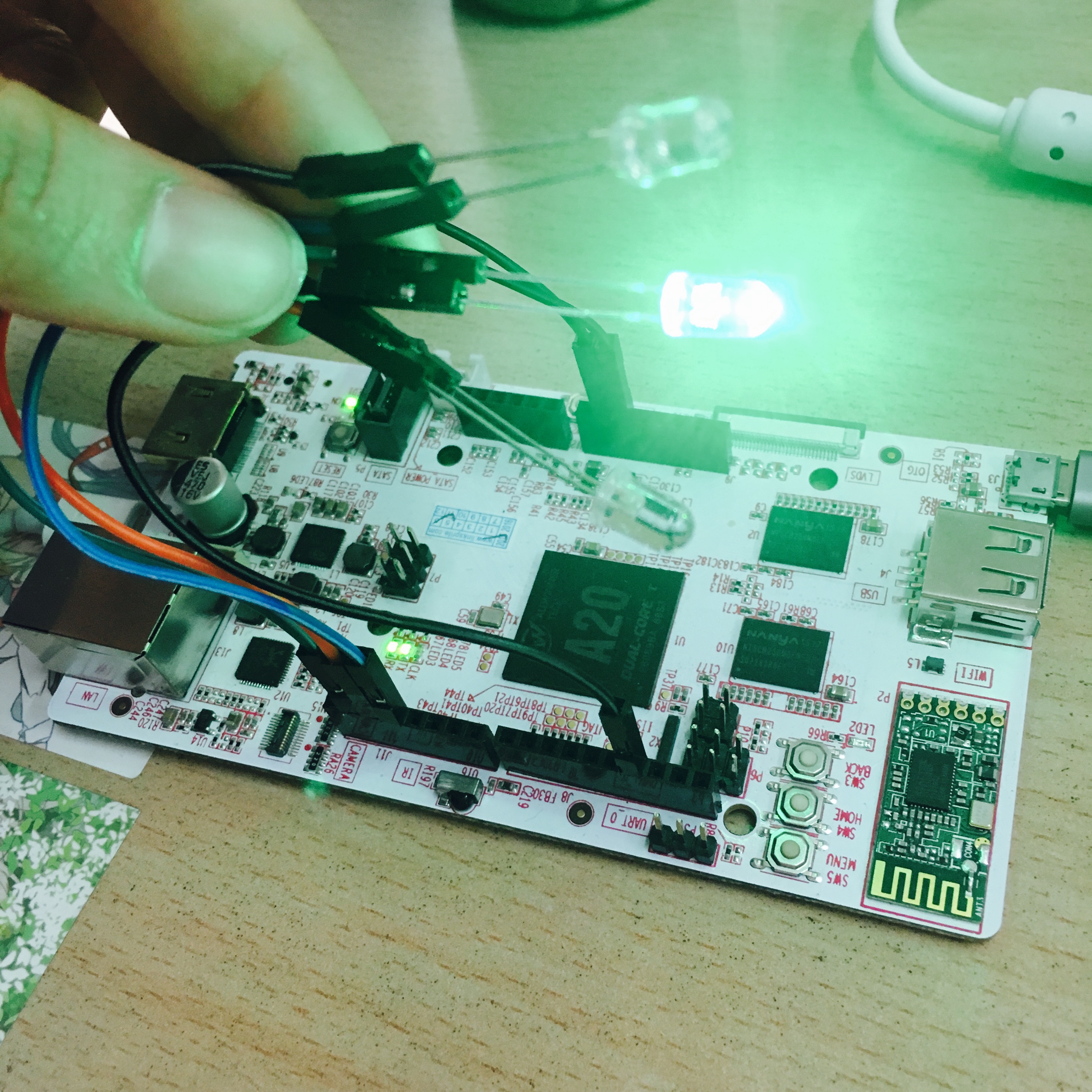

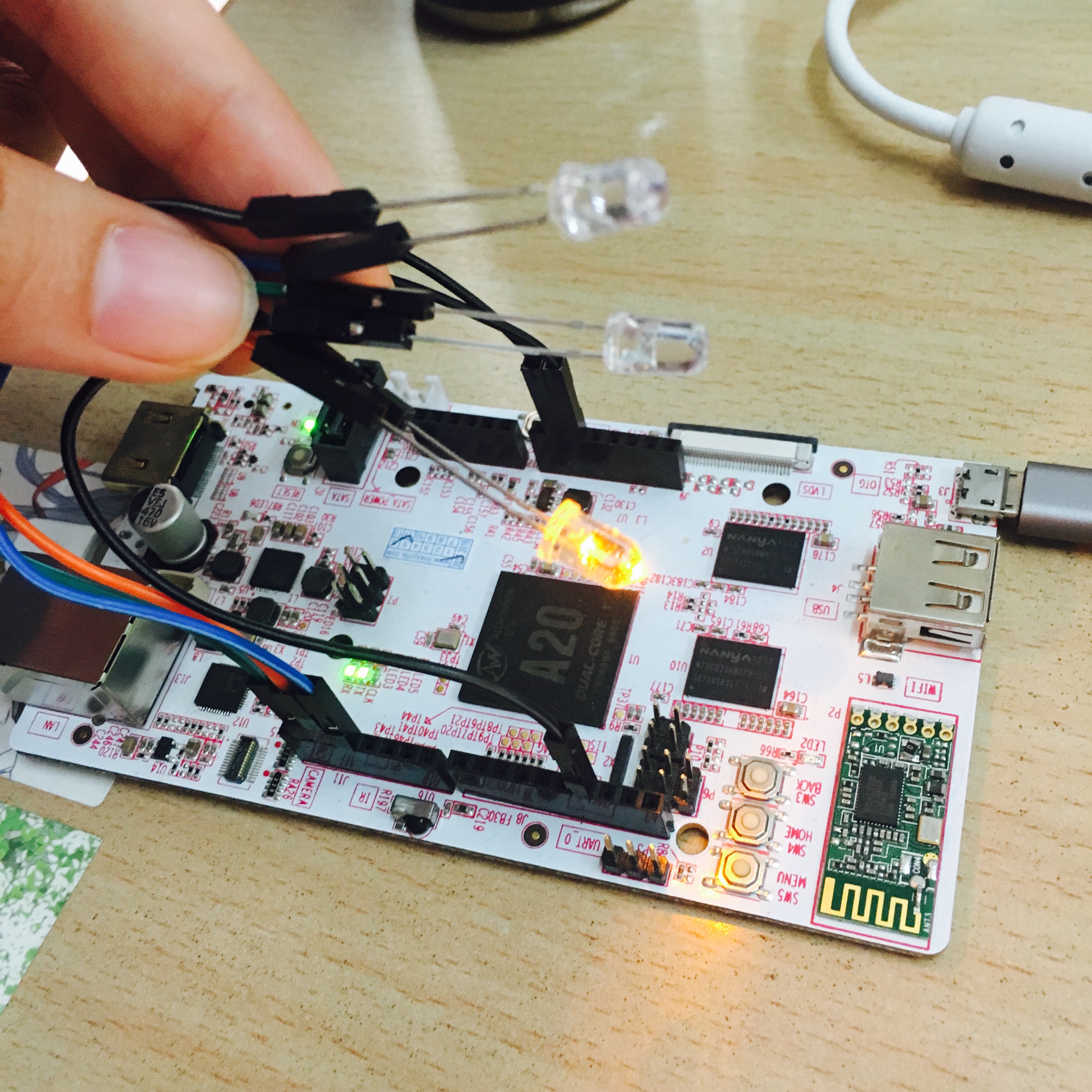

3.4.4 实验结果
